ZJ-FC 磁翻板液位计

型号说明:ZJ-FC 磁翻板液位计



产品简介:

磁性浮子式液面计安装在桶槽外侧延伸管上,桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可安装磁性开关,做为电气接点信号输出,或装置液位传送器做远距离液位信号传送及液位控制。



工作原理:

在桶槽外侧装置延伸管路管,由旁路管外加装液位指示器,将装有磁铁的浮球放进旁路管内,因磁性色片内装着与浮球磁性相反之磁铁,所以当浮球上升时会吸引磁性色片翻动,磁性色片颜色会由白色翻为红色(或银色翻为金色),以指示实际液面高度。



特点及使用场所:

  u 适用于高温、高压力、强酸、强碱及防爆要求,结构简单、可靠耐用、可加装多种选够配备使控制更加容易。

  u 加装液位传送器及磁性开关,不须停机可随时安装或调整。

  u 若电源中断,现场磁性开关亦不受影响,准确性高。

  u 每10公分加一不同颜色的色片,使液位容易辨识。

  u 适用于染整设备、废水处理、发电厂、化工设备、热煤油炉和石化工业等。



产品尺寸图:

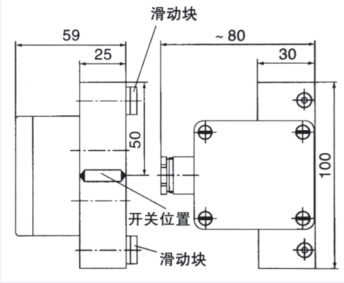

     报警开关外形尺寸图

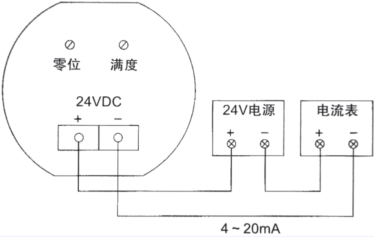

                       变送器接线图



技术参数:

测量范围

300-10000mm

准确度

±10mm

翻柱直径

10mm

工作压力

标准型≤2.5Mpa   UPVC≤0.6Mpa

介质密度

≥0.45gcm3

介质温度

普通型:-20℃~150℃,高温型:<250℃

介质密度差

0.15g/m3(测量界面)

介质粘度

≤0.4Pas

环境振动

频率≤25HZ,振幅≤0.5mm

跟随速度

≤0.08m/s

连接法兰

符合国家GB标准

若需了解更多详细内容请咨询0510-80252381
