ZJ-6100A 数字显示器

ZJ-6100A 数字显示器

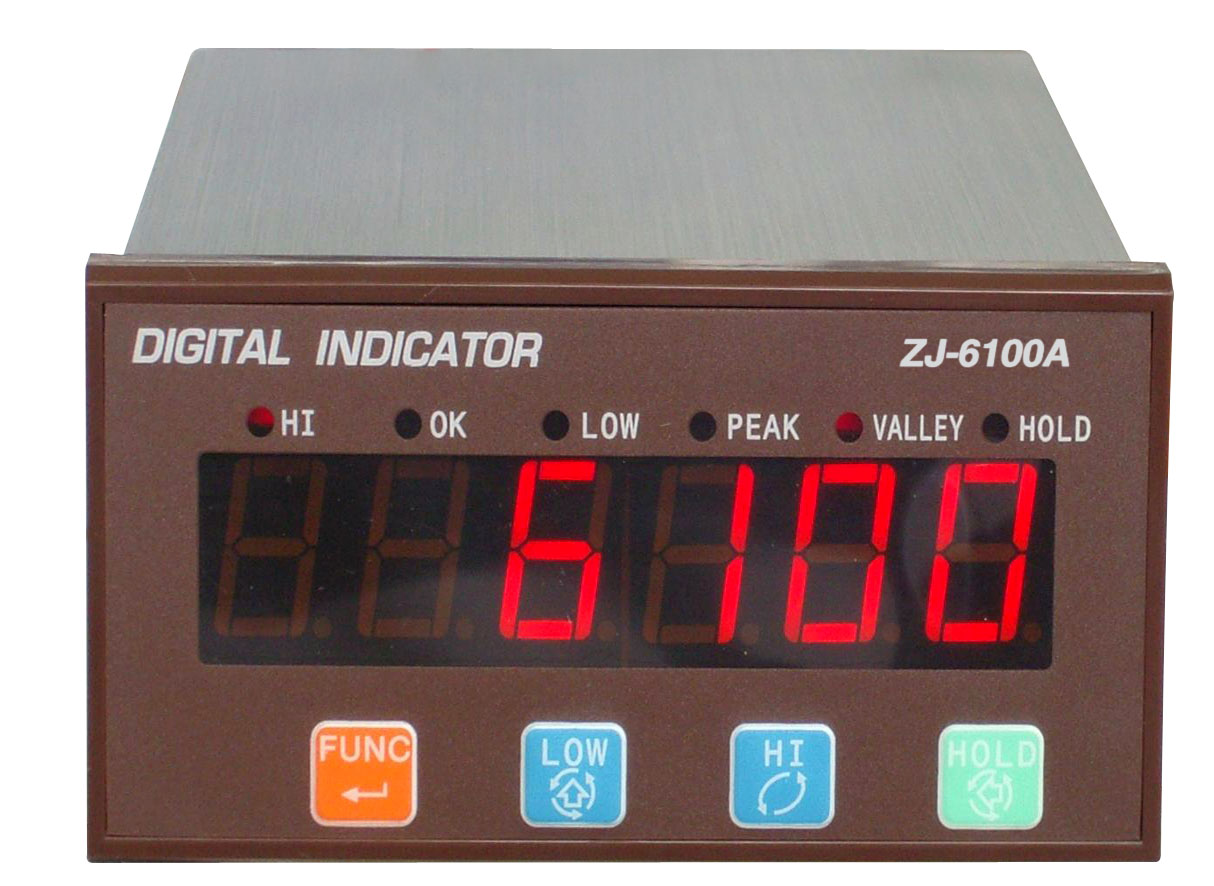

型号说明:ZJ-6100A 数字显示器

产品简介:

数字显示器一种多用途的计测显示器,可适用于拉力、压力、张力测量等应变电阻式测力传感器应用场合。在轻工、冶金、建材、化工、机械等各行业计测过程中得以广泛应用。

本显示器经过严格的电磁兼容测试,采用SMT生产,体积小,可靠性高。

本显示器有六种测试功能,用户可以根据需要自由选择。六种功能分别是:高低位比较模式、取点保持模式、随机取样模式、峰值保持模式、谷值保持模式、峰-峰值保持模式。

技术参数:

电源供应

交流85~265V50/60Hz,约8W;直流18~36V,约8W(可选)

适用环境

温度:-10~45℃;湿度:20%~80%

安装方式

面板嵌入式,开孔尺寸:92×45

重量

0.65Kg

显示元件

6位7段高亮度红色LED数码管

显示量程范围

显示范围300-10000

显示分度间距

分度值125102050可选

小数点位置

可选十位、百位、千位、万位

超载显示

0.L

负数显示

最左边数码管前面加“-”号

指示灯

HI,OK LOW PEAKVALLEY HOLD

适用的传感器类型

适用于所以电阻应变式测量与称重传感器

传感器激励电压

DC10V±5%,最大电流150mA

最多可接4350Ω的传感器(可选接8支传感器)

最小灵敏度

0.5uV/d

零点调整范围

-30.5mV~30.5mV

温度系数

≤(读数的0.0008%+0.3d/

量程稳定性

读数的±8ppm/K

非线性误差

0.005%F.S

测量电压范围

-30.5mV~30.5mV

内部分辨率

1/260000

最大显示分辨率

1/50000

采样速率

200次/

采样方法

Delta-Sigma方法

开关输入接口

4个,无电压触点或NPN三极管输入(内部光电隔离)

耐压:500VDC1分钟)

开关输出接口

4个,NPN三极管输入(内部光电隔离)

外接电压:DC12~24V,最大电流300mA

选配件

OP1:模拟量输出4-20mA

OP2:模拟量输出0-5V

OP3:模拟量输出0-10V

OP4:RS232通讯板

OP5:RS485通讯板

外形及开孔尺寸图(单位:mm):

                          外形尺寸图(图1

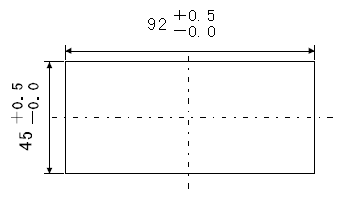

                                        开孔尺寸图(图2
