ZJ8100.01重量变送器

型号说明：ZJ8100.01重量变送器

产品简介：

本变送器具有结构简单，高性能A/D转换，功能齐全，应用广泛等特点。它适用于一般工业用途的料斗秤、台秤、天车秤、吊秤、拉压力试验机等所有电阻应变式测力与称重传感器的场所。

产品特点：

(1)高性能A/D转换

◆高速采样速率：100次秒

◆内部AD值：260000

◆高分辨率：1/50000

◆高灵敏度：0.25uV/d

(2)数字量程标定功能

◆无载荷时，通过输入传感器的灵敏度和量程标定传感器的额定输出

◆万一发生故障，不必做实负荷标定也可更换变送器或传感器

◆应用于某些不具备实物标定或者使用实物标定比较困难的场所

(3)多种测试功能

◆上电时，变送器自诊断功能

◆变送器能自动识别各种选配件，例如RS232通讯板、模拟量输出板、并自动添加选配件测试功能和选配件菜单

◆能显示当前信号电压（毫伏值）

(4)参数保存功能

◆使变送器参数恢复至出厂设置

◆使变送器参数恢复至以前保存的值

(5)模拟量自定义功能

◆提高了模拟量输出的精度

◆解决了显示重量为负值而模拟量无法输出的问题

(6)外观小巧

◆ 35mm导轨安装或面板安装

技术参数：

电源供应	直流18~36V，约8W（可选）
适用环境	温度：-10~45℃；湿度：10%~95%
安装方式	面板嵌入式，开孔尺寸：92×45 导轨安装式：35mm标准导轨
重量	约0.65Kg
显示元件	6位7段高亮度红色LED数码管
LED显示	采用毛重和净重切换方式
显示量程范围	显示范围300-50000
显示分度间距	分度值1、2、5、10、20、50可选
小数点位置	可选十位、百位、千位、万位
超载显示	0.L
负数显示	最左边数码管前面加“-”号
指示灯	共6个
适用的传感器类型	适用于所以电阻应变式测量与称重传感器
传感器激励电压	DC10V±5%，******电流150mA 最多可接4支350Ω的传感器
最小灵敏度	0.25uV/d
零点调整范围	-30.5mV~30.5mV
温度系数	≤（读数的0.0008%+0.3d）/℃
量程稳定性	读数的±8ppm/K
非线性误差	≤0.005%F.S
测量电压范围	-30.5mV~30.5mV
内部分辨率	1/260000
******显示分辨率	1/50000
采样速率	100次/秒
采样方法	Delta-Sigma方法
开关输入接口	2个，功能可自定义无电压触点或NPN三极管输入（内部光电隔离）耐压：500VDC（1分钟）
开关输出接口	2个，输出逻辑可自定义 NPN三极管输入（内部光电隔离）外接电压：DC12~24V，******电流300mA
选配件	OP1：模拟量输出4-20mA OP2：模拟量输出0-5V OP3：模拟量输出0-10V OP4：RS232通讯板 OP5：RS485通讯板

外形及开孔尺寸图（单位：mm）：

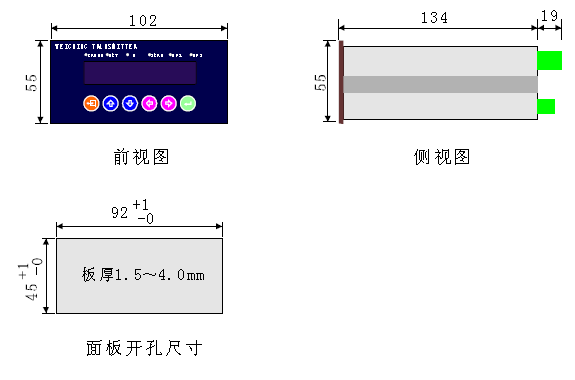

面板安装方式尺寸图（图1）

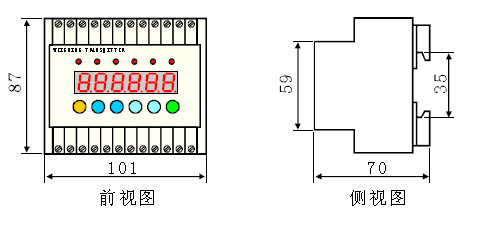

导轨安装方式尺寸图（图2）

若需了解更多详细内容请咨询0510-80252381
